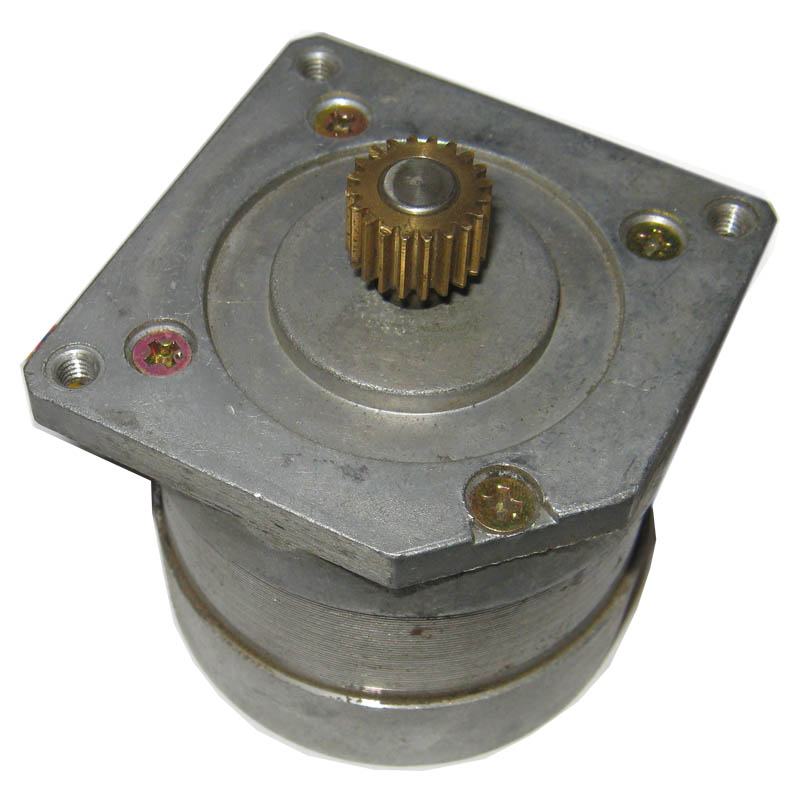

8 سیم مشترک

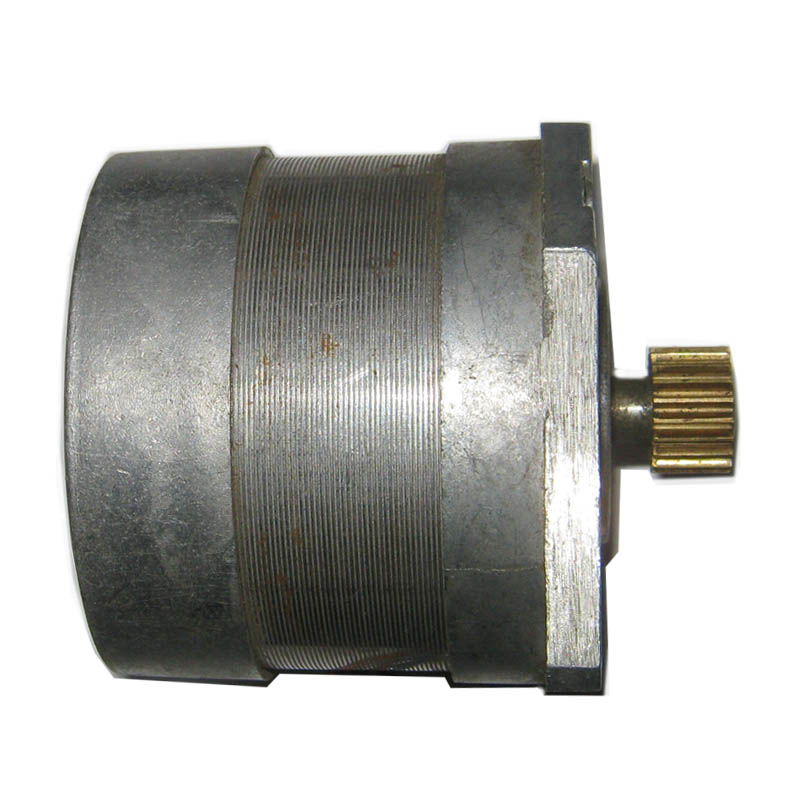

نمای بالا

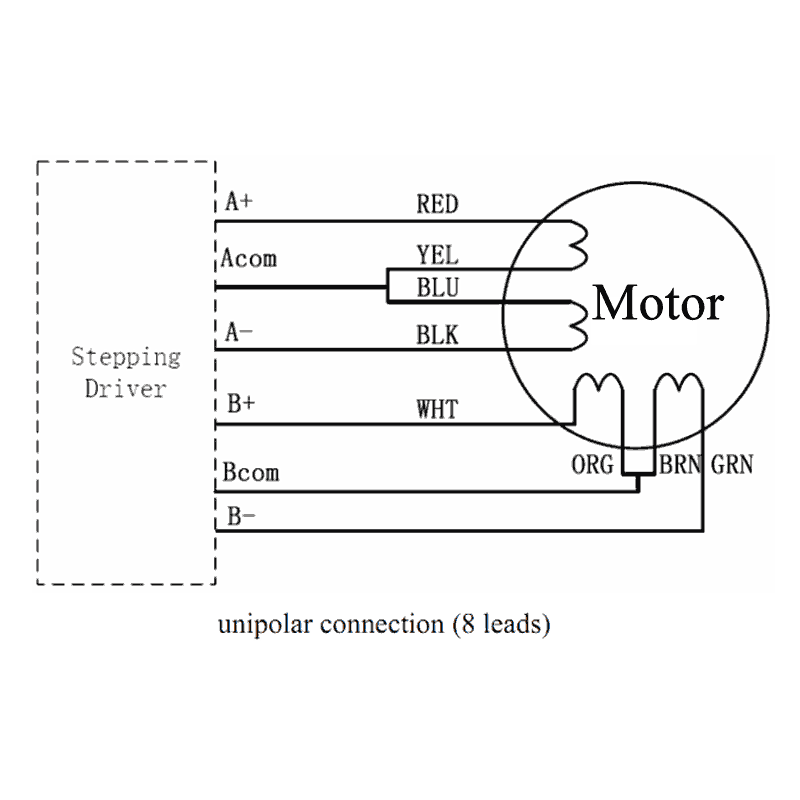

راه اندازی با درایور ۶ سیم ( سیم مشترک )

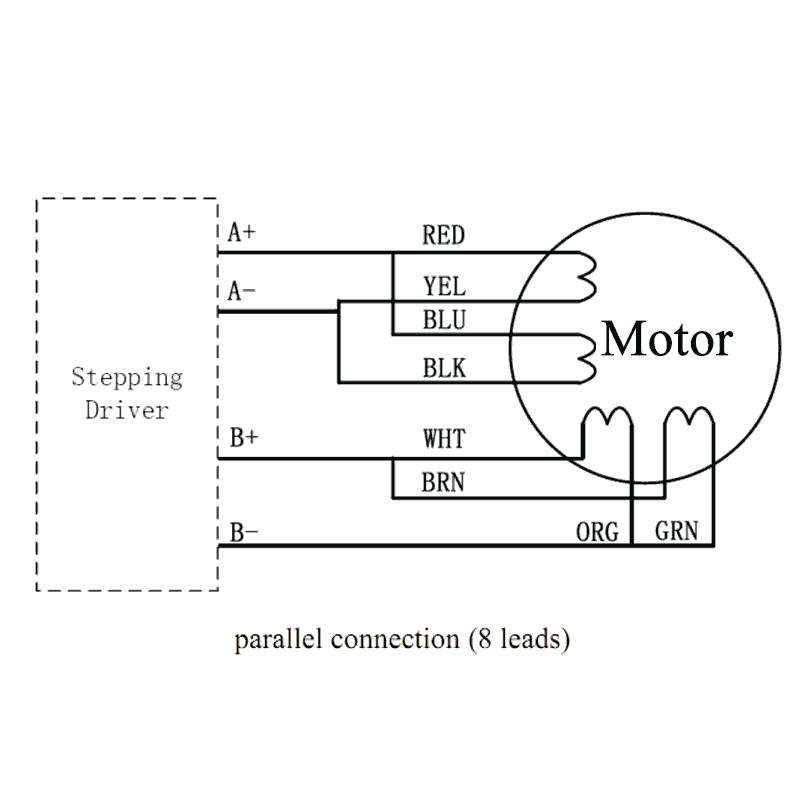

راه اندازی با درایور 4 سیم (بصورت موازی)

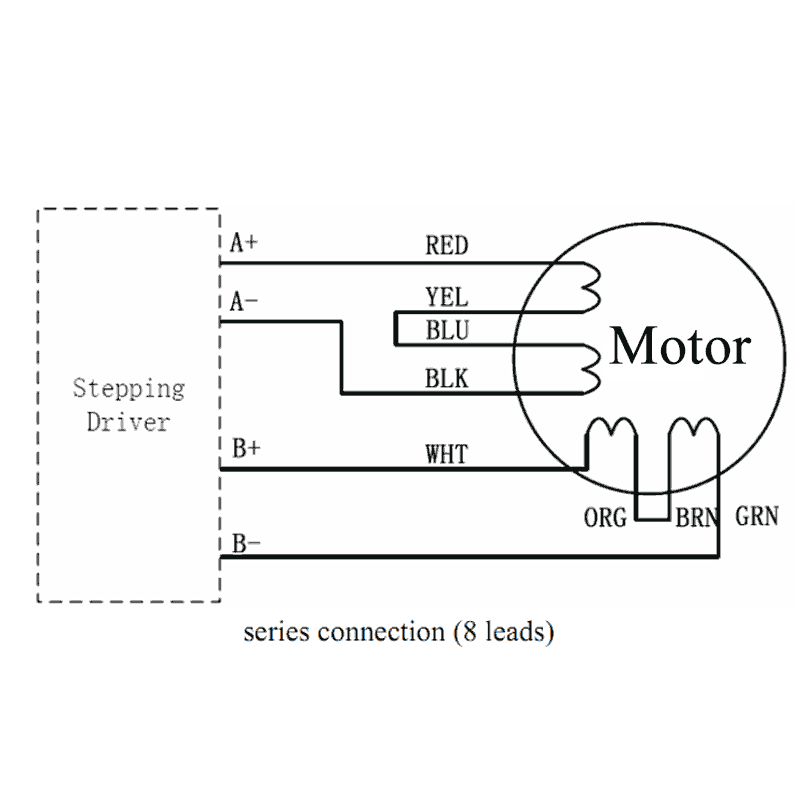

راه اندازی با درایور 4 سیم ( اتصال سری )
نمای سه رخ
مشخصات استپر موتور (نما ۲۳) 1.8 درجه (8 سیم) 4 فاز
8 سیم
قطر شفت 7 میلیمتر
طول شفت 13 میلیمتر
به همراه یک عدد پولی
قطر چرخدنده 13 میلیمتر
گشتاور 14KG.CM
طول موتور 56 میلیمتر
عرض موتور 56 میلیمتر
ارتفاع موتور 50 میلیمتر
فاصله بین دو پیچ 48 میلیمتر
طول سیم 35 سانتیمتر
پله = 1.8 درجه
نقد و بررسی استپر موتور (نما ۲۳) 1.8 درجه (8 سیم) 4 فاز
موتور پله ای نوعی از موتور dc است که به صورت گسسته حرکت میکند. درون موتور پله ای چندین سیم پیچ وجود دارد که در گروه هایی به نام فاز قرار داده شده اند. با عبور الکتریسیته از هر یک از این فازها، موتور با سرعت یک گام در واحد زمانی به چرخش در می آید
استاتور : در قسمت استاتور تعدادی سیم پیچ با هم گروه بندی شده اند. مثلا در استپ موتور دو فاز دو گروه سیم پیچ میبینید که از داخل با هم اتصال دارند که نهایتا چهار سیم از آن ها بیرو ن آمده که دو به دو به هر کدام به گروه سیم چیپ ها متصل اند.
روتور : روتور معمولا بسته به اینکه گشتاور موتور پله ای و طول موتور پله ای چقدر است تعداد طبقات کمتر یا بیشتری دارد.
قاب استپ موتور : در تمامی موتور های پله ای بر خلاف باقی موتورها که بوش و بلبرینگ وجود دارد در موتور پله ای در دو طرف فقط بلبرینگ می بینید. علت عمر بالای استپ موتور هم همین موضوع است یعنی اثری از ذغال نمیبینید که بخواهد تمام شود یا اینکه بوشی وجود ندارد که بوش بخواهد جا بیندازد و خراب شود و عملکرد موتور پله ای با مشکل مواجه شود.
