نمای جلو

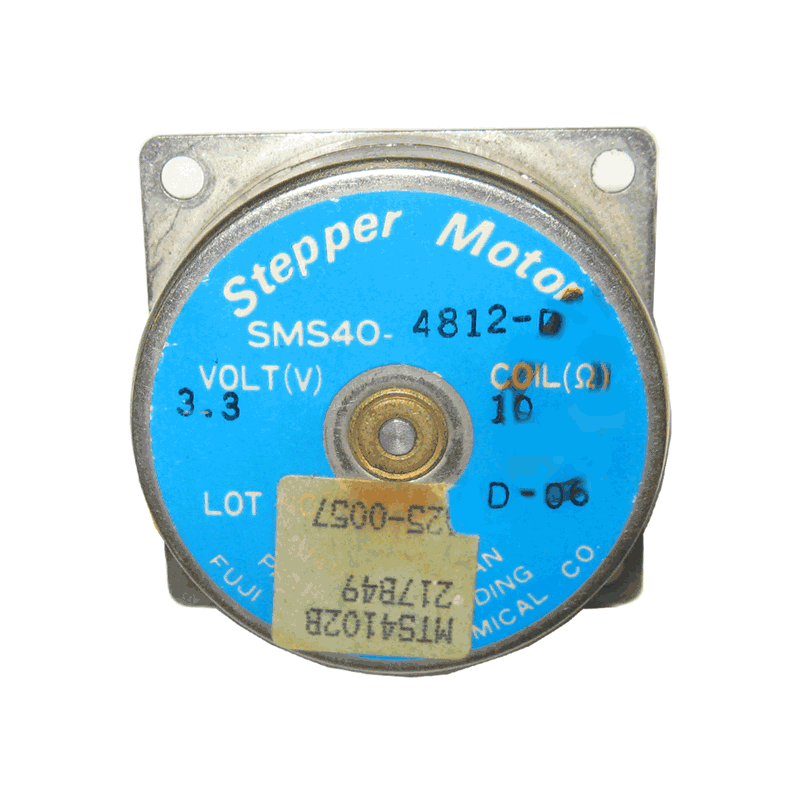

نمای پشت موتور

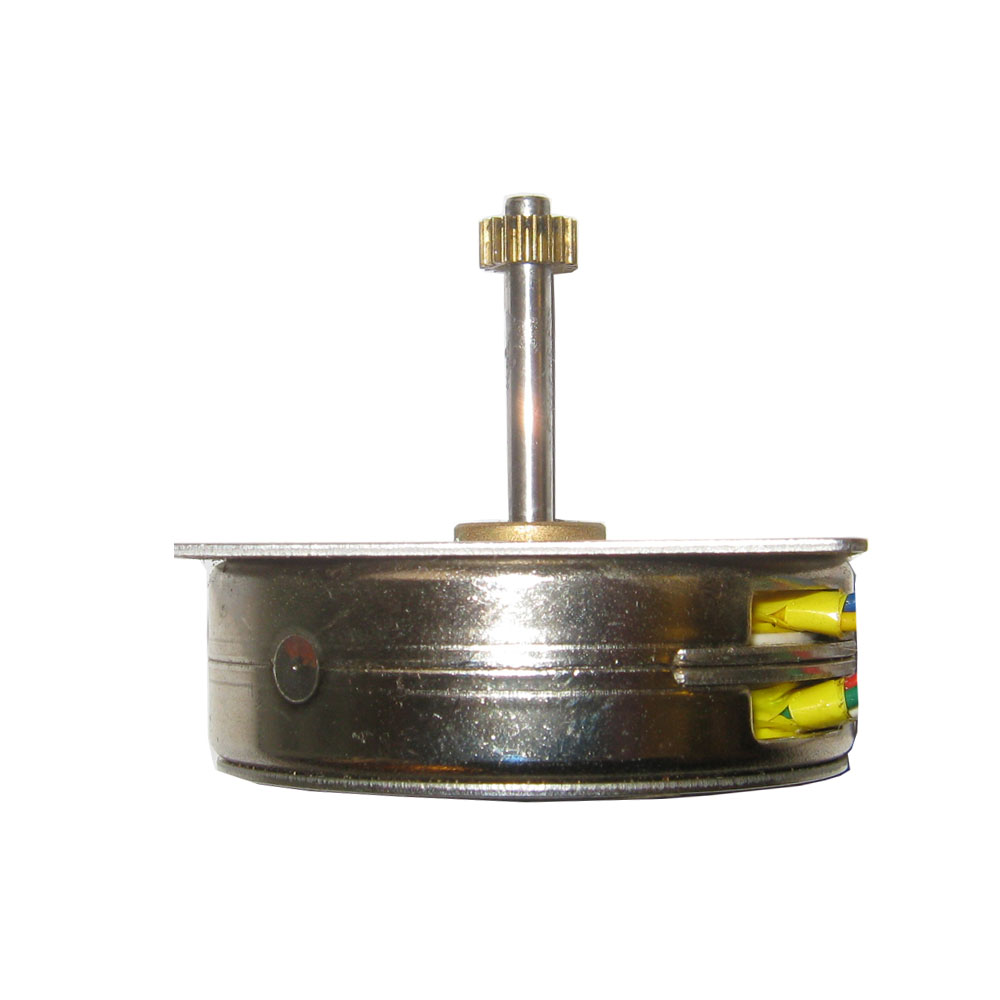

نمای کنار
مشخصات استپر موتور 1.8 درجه 6 سیم دوفاز
6 سیم
گشتاور 3KG.CM
رنگ سیم : سبز - سبز - سفید - قرمز - زرد - آبی
مدل : SMS40
NO : 4812
24 دنده
طول موتور 42 میلیمتر
عرض موتور 42 میلیمتر
ارتفاع موتور 15 میلیمتر
طول شفت 20 میلیمتر
فاصله بین دو پیچ 31 میلیمتر
قطر چرخدنده 7 میلیمتر
طول سیم 15 سانتیمتر
پله = 1.5 درجه
اهم = 10
ولت = 3.3
نقد و بررسی استپر موتور 1.8 درجه 6 سیم دوفاز
موتور پله ای نوعی از موتور dc است که به صورت گسسته حرکت میکند. درون موتور پله ای چندین سیم پیچ وجود دارد که در گروه هایی به نام فاز قرار داده شده اند. با عبور الکتریسیته از هر یک از این فازها، موتور با سرعت یک گام در واحد زمانی به چرخش در می آید
استاتور : در قسمت استاتور تعدادی سیم پیچ با هم گروه بندی شده اند. مثلا در استپ موتور دو فاز دو گروه سیم پیچ میبینید که از داخل با هم اتصال دارند که نهایتا چهار سیم از آن ها بیرو ن آمده که دو به دو به هر کدام به گروه سیم چیپ ها متصل اند.
روتور : روتور معمولا بسته به اینکه گشتاور موتور پله ای و طول موتور پله ای چقدر است تعداد طبقات کمتر یا بیشتری دارد.
قاب استپ موتور : در تمامی موتور های پله ای بر خلاف باقی موتورها که بوش و بلبرینگ وجود دارد در موتور پله ای در دو طرف فقط بلبرینگ می بینید. علت عمر بالای استپ موتور هم همین موضوع است یعنی اثری از ذغال نمیبینید که بخواهد تمام شود یا اینکه بوشی وجود ندارد که بوش بخواهد جا بیندازد و خراب شود و عملکرد موتور پله ای با مشکل مواجه شود.
نظرات کاربران درباره استپر موتور 1.8 درجه 6 سیم دوفاز
امتیازات استپر موتور 1.8 درجه 6 سیم دوفاز
کیفیت ساخت
کارایی و سهولت استفاده
ارزش خرید به نسبت قیمت
طراحی ظاهر
تست سرعت های مختلف استپر موتور
